Radni zadatak
U stanu površine 90m2 iz sustava etažnog centralnog grijanja gubi se pritisak od 0,5 bara u roku 24 sada. Sustav grijanja se sastoji od radijatora u svim i podnog grijanja u nekoliko prostorija. Zadatak ovlaštenog termografiste je locirati mjesto propuštanja vode iz sustava grijanja na 0,5 m2. Prije snimanja sustav grijanja je ohlađen i neposredno prije početka snimanja uključeno je grijanje.
Postupak snimanja
Postupak snimanja vrši se kod postupnog zagrijavanjasustava kako bi se vidjele nepravilnosti na cijevima u estrihu. Dio cijevi je ispod estriha u toplinskoj izolaciji a dio je u estrihu. Prvo je izvršeno snimanje cijevi podnog grijanja.

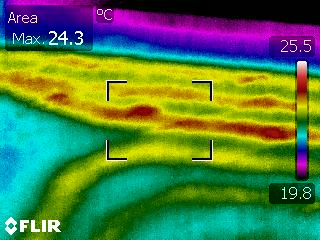

Na cijevima podnog grijanja u tri sobe nisu vidljive nepravilnosti.

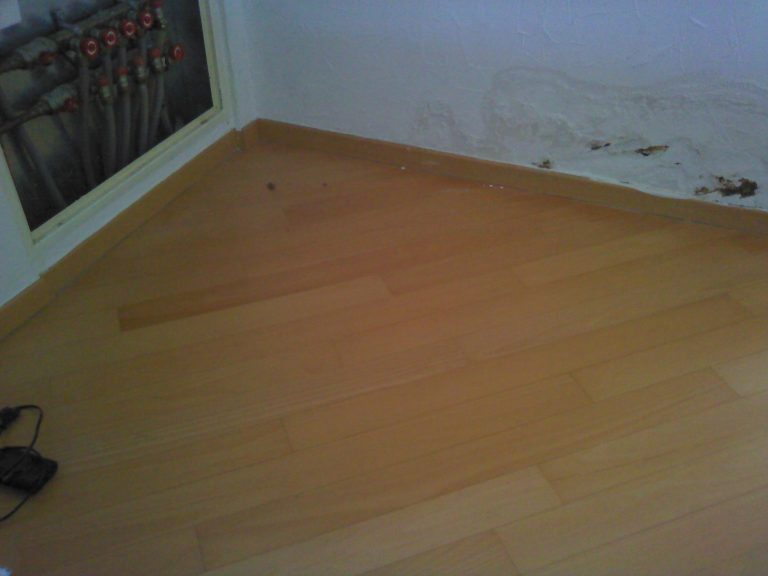

Sustav podnog grijanja je privremeno zatvoren u razvodnim ormarićima a ostavljen je sustav razvoda i radijatora. Drugi dan je ponovljen postupak hlađenja i postupnog zagrijavanja. Izvršeno je snimanje svih razvoda i radijatora. Posebna pozornost je posvećena trima sobama sa kojima graniči zid na kojemu je vidljiva kapilarna vlaga.

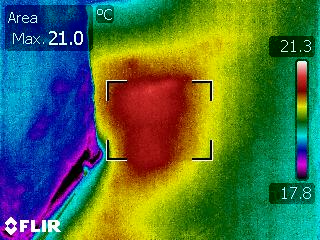

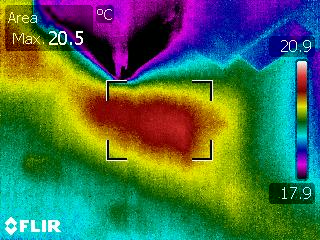

Mjesto najveće nepravilnosti vidljivo je u dječjoj sobi gdje je vidljivo širenje toplog područja oko cijevi zbog propuštanja vruće vode. Mjesto najveće nepravilnosti provjereno je sa donje strane u susjednom stanu te je izmjereno mikrovalnim mjeračem vlage kako bi se potvrdila povećana vlažnost.
Zaključak
Mjesto propuštanja nakon snimanja cijelog stana locirano u dječjoj sobi. Mjesto potvrđeno snimanjem odozdo i mjerenjem vlage. Mjesto označeno na parketu do dolaska majstora za popravak.

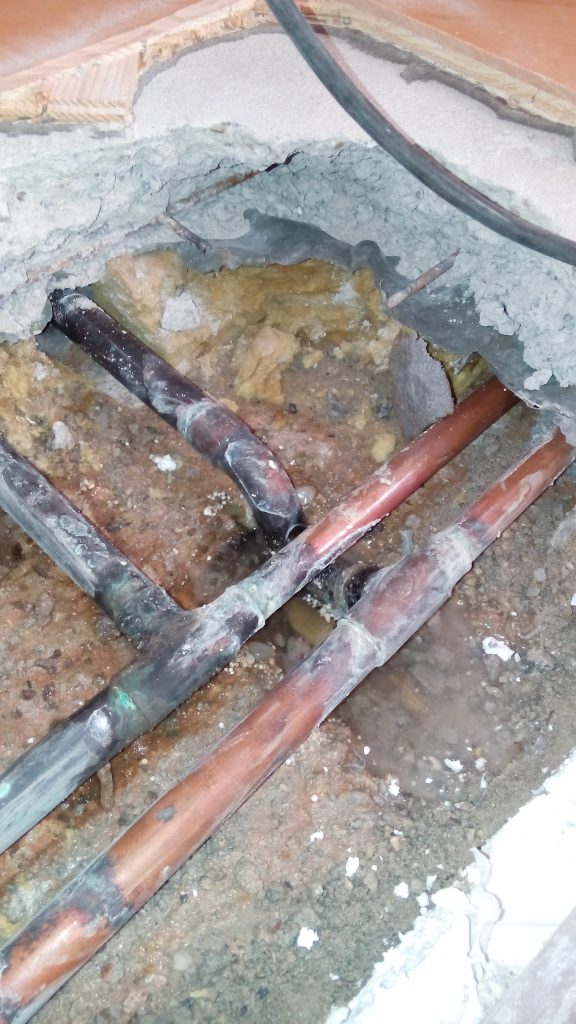

Nakon otvaranja označenog mjesta vidljivo oštećenje na cijevi.
Točnost detekcije mjesta propuštanja je bila 0,5 m2, snimanje je vršeno dva dana, bilo je potrebno ući u stan susjeda ispod mjesta procurjevanja, stan je bio osiguran i trošak snimanja termovizijom i sam popravak sustava grijanja te parketa platilo je osiguranje.
Bojan Dominić
ovlašteni termografist
